Points de gestion

Cette rubrique vous permet d’accéder à la liste des points de gestion.

Vous pourrez naviguer dans la liste des points de gestion suivants 3 vues différentes et accéder à des fonctionnalités applicables sur un ensemble de points de gestion.

Les différentes vues

Cette liste peut être consultée suivant 3 vues :

vue liste : affiche les points de gestion sous la forme d’une table
vue grille : affiche les points de gestion sous forme d’une grille de cartes avec chaque carte représentant un point de gestion
vue map : affiche les points de gestion sur une carte

Vue liste

En mode liste, les points de gestion sont représentés sous forme de tableau, chaque ligne représentant un point de gestion.

Les informations affichées sont les suivantes :

Nom : nom du point de gestion
État : pastille correspondant à la couleur de l’état du point de gestion. En passant la souris sur la pastille, le libellé de l’état est affiché sous forme d’une info-bulle.
Usage - Contexte d’usage : nom de l’usage - Contexte d’usage associé au point de gestion
Dernière mise à jour : date de dernière mise à jour de l’état du point de gestion
Tags : liste des tags associés au point de gestion
: avertissement concernant le point de gestion (paramétrage - paramètres, paramétrage - Equipements)
: redirection vers la vue carte permettant de visualiser la localisation du point de gestion
> : redirection vers la vue détaillée du point de gestion

En cliquant sur un point de gestion de la liste, vous serez redirigé vers la page du point de gestion.

Vue grille

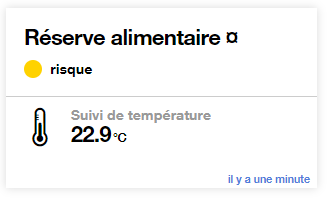

En mode grille, les points de gestion sont représentés sous forme d’une grille, chaque carte de la grille représentant un point de gestion.

Les informations affichées sur une tuile sont les suivantes :

Le nom du point de gestion
L’état du point de gestion avec une pastille de couleur et le libellé de l’état correspondant
Une icône correspondant à l’usage du point de gestion
Le nom de l’usage
La ou les dernières valeurs
La durée écoulée depuis la dernière mise à jour de l’état du point de gestion

En cliquant sur la carte, vous serez redirigé vers la page du point de gestion.

Vue map

En mode map, les points de gestion sont représentés sous forme d’une liste à gauche et d’une carte à droite sur laquelle sont positionnés les points de gestion de la liste.

Dans la liste de gauche les informations suivantes sont affichées :

Une icône correspondant à l’usage du point de gestion
L’état du point de gestion avec une pastille de couleur et le libellé de l’état correspondant
Le nom du point de gestion
- une icône indiquant si les coordonnées de géolocalisation sont valorisées ou non :
- : Les coordonnées de géolocalisation pour ce point de gestion sont connues. En cliquant sur l’icône, la carte sera centrée sur ce point de gestion.
- : Les coordonnées de géolocalisation pour ce point de gestion ne sont pas valorisées dans les données d’identité du point de gestion.

Sans coordonnées de géolocalisation, le point de gestion ne pourra pas être positionné sur la carte.

> : redirection vers la vue détaillée du point de gestion.

navigation dans la carte

Dans la carte, sont représentés les points de gestion et leur état.

Outils

Des outils de navigation positionnés en haut à droite sont disponibles sur la carte :

: permet de zoomer dans la carte
: permet de dézoomer dans la carte
: permet de recentrer la carte sur l’ensemble des points de gestion
: permet de changer le fond de carte (standard ou satellite)

Représentation des points de gestion

Regroupement de points de gestion

Suivant l’échelle, un ensemble de points de gestion pourra être représenté par un cluster sous forme d’un donut.

Le nombre inscrit dans le donut représente le nombre de points de gestion. La zone colorée représente la répartition du nombre de points de gestion par état métier. En positionnant la souris sur une zone colorée, le nombre de points de gestion concerné sera affiché.

Représentation unitaire d’un point de gestion

Un point de gestion est représenté à l’aide d’une épingle.

: représente un point de gestion. L’icône indique l’usage du point de gestion.
: représente un point de gestion sélectionné sur la carte.

La couleur de l’épingle correspondra à l’état du point de gestion.

En cliquant sur l’épingle, un ensemble d’informations est affiché sous la forme d’une info-bulle :

Le nom du point de gestion
L’état du point de gestion avec une pastille de couleur et le libellé de l’état correspondant
Une icône correspondant à l’usage du point de gestion
Le nom de l’usage
La ou les dernières valeurs
La durée écoulée depuis la dernière communication de l’équipement

En cliquant sur l’info-bulle, vous serez redirigé vers la page du point de gestion.

Les fonctionnalités

Depuis la liste des points de gestion, il est possible:

de filtrer la liste
d’exporter un ensemble de données de points de gestion

Filtrage de la liste des points de gestion

Depuis la barre de filtrage, il est possible de filtrer la liste des points de gestion affichés.

Critères de filtre

Les critères de filtre disponibles sont les suivants :

Point de gestion :
- permet de filtrer la liste à partir d’un mot contenu dans le nom du point de gestion
- on ne peut utiliser qu’une seule occurrence de ce filtre
État métier :
- permet de filtrer la liste en sélectionnant un Etat métier parmi la liste suivante :
  - États inconnus correspondant à l’état inconnu
  - États nominaux correspondant aux états verts
  - États à risque correspondant aux états jaunes
  - États critiques correspondant aux états rouges
- on ne peut utiliser qu’une seule occurrence de ce filtre
Usages - Contextes d’usage :
- permet de filtrer la liste correspondant à un ou plusieurs Usages - Contextes d’usages sélectionnés. Il est possible de sélectionner un usage ou une partie des contextes d’usage d’un usage.
- on ne peut utiliser qu’une seule occurrence de ce filtre
Catégories :
- permet de filtrer la liste correspondant à l’un des tags sélectionnés (un OU logique est appliqué à cette liste)
- on ne peut utiliser qu’une seule occurrence de ce filtre
Tag :
- permet de filtrer la liste à partir du tag sélectionné
- on peut utiliser plusieurs occurrences de ce filtre
  - si plusieurs critères par tag sont utilisés alors les points de gestion retournés seront ceux répondant à l’ensemble de ces critères (un ET logique est appliqué à cette liste)
Avertissements :
- permet de filtrer la liste à partir d’un critère d’avertissement parmi la liste suivante :
  - Paramétrage - Équipements correspondant à un point de gestion pour lequel l’entrée de l’équipement fournissant la donnée au type de données n’a pas été configurée
  - Paramétrage - Paramètres d’équipements correspondant à un point de gestion pour lequel l’entrée de l’équipement a été configurée, mais le paramétrage de l’entrée de l’équipement n’est pas finalisé
  - Paramétrage - Paramètres correspondant à un point de gestion pour lequel la configuration des paramètres du point de gestion n’est pas finalisé
- on peut utiliser plusieurs occurrences de ce filtre
  - si plusieurs critères Avertissements sont utilisés alors les points de gestion retournés seront ceux répondant à l’ensemble de ces critères

Filtrer la liste des points de gestion à partir des critères de filtre

Pour filtrer la liste des points de gestion, vous pouvez cliquer sur un critère proposé. Il apparaitra dans la barre de filtre et il sera ainsi possible de valoriser le critère en saisissant des caractères ou un sélectionnant des éléments dans la liste proposée. Vous pouvez ajouter plusieurs critères de filtre suivant le nombre d’occurrences autorisées pour chaque critère. Les points de gestion retournés sont ceux répondant à l’ensemble de ces critères de filtres présents dans la barre de filtre.

Un compteur vous indique le nombre de points de gestion répondant aux critères de filtre sur le nombre de points de gestion total que vous pouvez consulter.

Export de données d’un ensemble de points de gestion

À partir de la liste des points de gestion filtrée ou non, vous pouvez exporter les données de l’ensemble des points de gestion listés en cliquant sur le bouton Exporter.

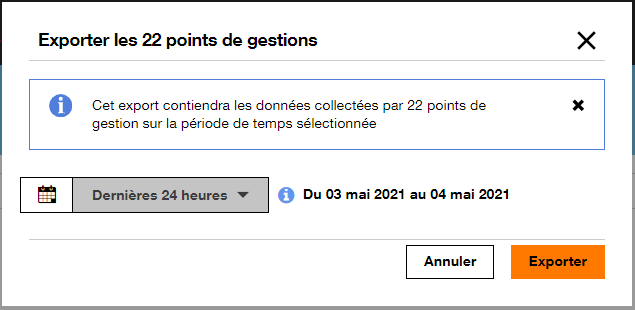

Une modale s’ouvre vous permettant de choisir la période de temps de l’export.

Vous avez la possibilité de choisir une période de temps prédéfinie :

Dernières 24 heures
Dernière semaine
Dernier mois

ou une période de temps personnalisée en choisissant une date de début et une date de fin dans un calendrier.

Une fois la période de temps choisie, vous pouvez cliquer sur le bouton Exporter.

Un fichier csv au format UTF-8 avec comme séparateur ";" (point-virgule) sera téléchargé et contiendra les colonnes suivantes :

DateTime: date et heure de la donnée au format UTC suivant la norme internationale ISO 8601.
*une colonne par type de données *: chaque point de gestion pouvant avoir des types de données différentes, une colonne pour chaque type de données différent sera affichée (temperature, humidity, co2,…)
Name : Nom du point de gestion
Tags : Liste des tags du point de gestion séparés par une "," (virgule)
