Consultation d’un point de gestion
Cette rubrique permet de consulter l’ensemble des informations d’un point de gestion.

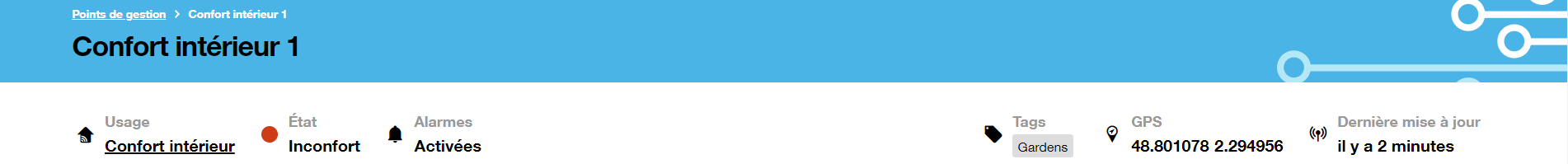

Les informations affichées au niveau de la page d’un point de gestion sont les suivantes :
-
Nom du point de gestion contenu en entête de la page
-
Le nom du Contexte d’usage associé dont l’usage est représenté par une icône.
-
En cliquant sur le contexte d’usage, vous êtes redirigé vers la page de configuration des Usages
-
-
L'état du point de gestion représenté par une pastille de couleur et le libellé de l’état métier défini dans le contexte d’usage.
-
L'état d’activation de l’alarme pour le point de gestion.
| L’état d’activation de l’alarme pour un point de gestion peut être Activé, Désactivé ou Inhibé |
-
Les Tags du point de gestion
-
les coordonnées GPS du point de gestion
-
La durée depuis la Dernière mise à jour de l’état du point de gestion :
-
: indique une durée nominale -
: indique un problème de communication. L’indicateur passe en rouge lorsque le point de gestion n’a pas été mis à jour depuis plus de 24 h.
-
Les informations d’un point de gestion sont réparties sur plusieurs onglets :
-
Données : permet de consulter les données remontées sous forme d’indicateurs et de graphiques
-
Identités : représente les informations d’identité du point de gestion
-
États métiers & Planification : présente les informations du contexte d’usage et du calendrier associés au point de gestion
-
Paramétrage : permet de configurer les équipements et les paramètres nécessaires au fonctionnement du point de gestion.
-
Alarmes : permet de consulter les alarmes en cours et historisées du point de gestion
Données
Depuis l’onglet Données, vous pouvez consulter les données remontées par l’équipement associé au point de gestion.
La structure de la page est la suivante :
-

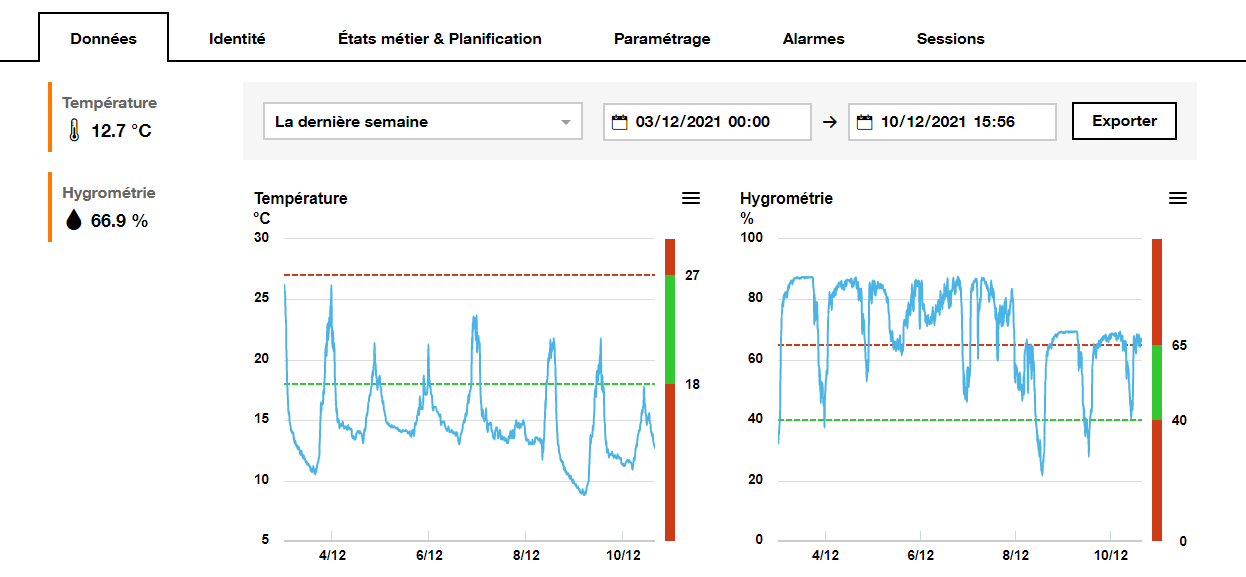

Indicateurs : affiche un ensemble d’indicateurs correspondant aux dernières valeurs transmises par l’équipement ou calculées par le service suite à la transmission d’un ensemble de données.
-
Zone de visualisation des données constituée de :
-

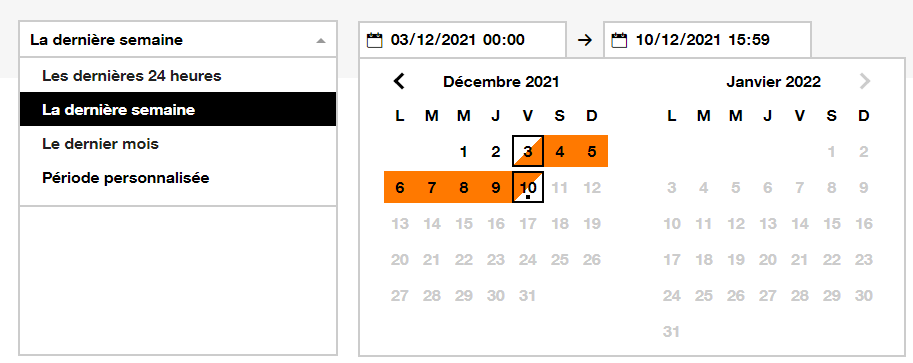

Sélecteur de période de temps : permet de sélectionner la période de temps sur laquelle vous souhaitez consulter les données. Vous pouvez sélectionner une période de la manière suivante :
-
Sélecteur rapide : permet de choisir la période sur les dernières 24 heures, la dernière semaine ou le dernier mois.
-
Sélection d’une période : dans le calendrier, vous pouvez sélectionner une date de début et une date de fin pour sélectionner une période
-
-
-
Zone graphique : permet de consulter les données sur la période de temps sélectionnée.
| Les indicateurs et métriques affichés sur la page des données d’un point de gestion dépendent de l’usage. |
Exemple : pour un point de gestion de type Confort intérieur
fonctionnalité d’un composant graphique
Depuis un composant graphique, il est possible de :
-
Zoomer : sur le graphique, à l’aide de la souris, cliquez depuis une date et sans relâcher le bouton déplacez le curseur jusqu’à une autre date pour sélectionner une période. Au moment de relâcher le bouton de la souris, un zoom se fera sur la période sélectionnée.
| Après avoir zoomé, le bouton Réinitialiser permet de ré-afficher l’ensemble des points. |
Depuis un graphique, un menu
est positionné en haut à droite. Il permet d’accéder à plusieurs fonctionnalités :
-
Passer en plein écran : le graphique sera affiché en plein écran afin de faciliter la lecture. Appuyez sur kbd:[Echap] pour sortir de l’affichage en plein écran.
-
Télécharger au format PNG : permet d’exporter les données du graphique au format PNG.
-
Télécharger au format CSV : le bouton permet d’exporter les données du graphique au format CSV.

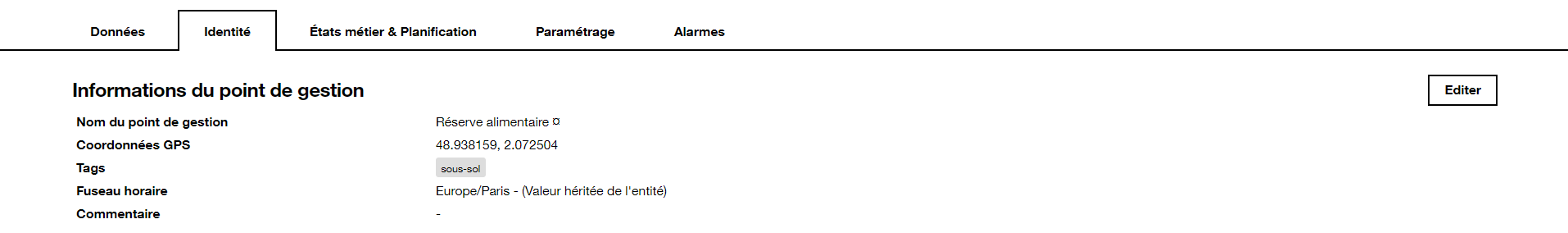

Identité
Cet onglet permet de définir les informations suivantes du point de gestion :
-
Le Nom du point de gestion
-
Les coordonnées GPS du point de gestion (Latitude et Longitude au format DD (degrés décimaux)) permettant de positionner le point de gestion sur une carte
-
Les Tags permettant de réaliser un regroupement et de les utiliser comme critère de filtre par Tag ou Catégorie lors de la consultation d’une liste de points de gestion
-
Le Fuseau horaire : permet de personnaliser le fuseau horaire du point de gestion lors de la consultation et de l’export des données.
| Le fuseau horaire par défaut est celui configuré au niveau du compte client. |
-
Une zone de Commentaire : permet de noter un ensemble d’informations relatives au point de gestion (description, installation, maintenance)
Un bouton Éditer permet à un administrateur de modifier les informations ci-dessus.
États métiers & Planification
Cet onglet permet de consulter les états métiers possibles du point de gestion et la planification d’inhibition des alarmes:
-
Le Contexte d’usage fournit les états métiers possibles pour ce point de gestion.
-
La Planification permet de voir les plages horaires pendant lesquels les alarmes sont inhibées ou non à l’aide d’un calendrier associé.
Changer de contexte d’usage
| Ce module est disponible pour les utilisateurs ayant le rôle d’administrateur (ROLE_ADMIN). |
Un administrateur a la possibilité de modifier le contexte d’usage associé à l’aide du bouton Changer de contexte d’usage. Il pourra choisir un autre contexte d’usage parmi une liste de contextes d’usage compatibles.
| Après avoir appliqué un nouveau contexte d’usage, le point de gestion passera à l’état Inconnu jusqu’à la réception de nouvelles données permettant de recalculer son état. |
| Pour configurer un contexte d’usage, reportez-vous à Usages |
Changer de calendrier
| Ce module est disponible pour les utilisateurs ayant le rôle d’administrateur (ROLE_ADMIN). |
Un administrateur a la possibilité de modifier le calendrier associé à l’aide du bouton Changer de calendrier. Il pourra choisir un autre calendrier parmi une liste de calendriers disponibles.
Paramétrage
Cet onglet permet d’accéder aux éléments de paramétrage du point de gestion afin de le rendre opérationnel. Il est constitué des sous rubriques suivantes : * les paramètres (optionnels suivant l’usage) nécessaire pour réaliser des traitements de calcul à partir des données remontées par l’équipement * les équipements permettant de définir pour chaque type de données, l’entrée de l’équipement fournissant cette donnée
Paramètres
| Cet onglet n’est disponible que pour certains usages nécessitant la configuration de paramètres pour fonctionner. |
Suivant l’usage, un onglet Paramètres est disponible. Il permet de configurer des paramètres nécessaires au fonctionnement du point de gestion.
-
Pour l’usage Suivi du niveau de cuve, la valorisation des paramètres Forme de la cuve, Volume maximum, Hauteur maximum sont nécessaires pour calculer le taux de remplissage de la cuve à partir du type de données niveau(m).
-
Pour l’usage Consommation d’eau, la valorisation des paramètres Index relevé sur le compteur et Poids d’impulsion sont nécessaires pour calculer la consommation et l’index du compteur.
Équipements
Suivant l’usage du point de gestion, il est possible de définir la source de donnée correspondant à l’entrée d’un équipement fournissant la donnée brute. Suivant le type de données exploité au niveau du point de gestion, une conversion peut nécessiter la valorisation d’un ensemble de paramètres.
-
Pour l’usage de Confort intérieur, il est nécessaire de configurer les types de données température et hygrométrie. Il sera possible de choisir dans la liste des équipements l’entrée d’un équipement capable de fournir ce type de données.
-
Pour l’usage de Delta de température, il est nécessaire de configurer les types de données Température de référence et Température à soustraire afin de calculer l’écart de température. Il sera possible de choisir dans la liste des équipements l’entrée d’un équipement fournissant la température de référence et l’entrée de l’équipement fournissant la température à soustraire.
-
Pour l’usage de Suivi du niveau de cuve, il est nécessaire de configurer le type de donnée Niveau(m) afin de calculer le taux de remplissage. Il sera possible de choisir dans la liste des équipements l’entrée d’un équipement fournissant une donnée brute prise en charge pour être converti en un niveau :
-
une profondeur issue d’un équipement de type piézo-électrique
-
la Hauteur entre le capteur et le fond du bassin (m) devra être valorisée
-
-
une distance entre un capteur à ultrason et le niveau de fluide
-
la Hauteur entre le capteur et le fond du bassin (m) devra être valorisée
-
-
un signal analogique fourni par la sortie d’un capteur installé sur la cuve
-
La fonction permettant de convertir le signal analogique en une grandeur physique devra être valorisée
-
-
Les informations affichées dans la liste des équipements sont les suivantes :
-
Type de données : indique le type de données correspondant à l’usage du point de gestion
-
Obligatoire : indique si le type de données est obligatoire pour que le calcul de l’état du point de gestion. Cela dépend du contexte d’usage définissant les règles métiers pour le calcul des différents états.
-
Etat : indique l’état de l’équipement fournissant la donnée pour ce type de données. Les valeurs possibles sont :
-
Actif : l’équipement communique -
Inactif : l’équipement n’a pas encore communiqué
-
-
Marque - modèle : indique la marque et le modèle de l’équipement associé au type de données du point de gestion
-
Entrée de l’équipement : indique le numéro de série et l’entrée de l’équipement fournissant la donnée au type de données du point de gestion
Alarmes
Cet onglet permet d’activer/désactiver les alarmes et de consulter les alarmes en cours et historisées du point de gestion.
Les informations affichées dans la liste des alarmes sont les suivantes :
-
Date et heure : indique la date à laquelle l’alarme a été levée. Le fuseau horaire de la date affichée est précisé dans le nom de la colonne.
-
État déclenchant l’alarme : indique l’état et les conditions ayant déclenché l’alarme. Si un délai avant déclenchement de l’alarme a été appliqué, la date de détection est affichée avec, pour information, le délai appliqué.
-
Point de gestion : Nom du point de gestion concerné
-
Usage - Contexte d’usage : Nom de l’usage et contexte d’usage concerné
Alarmes en cours pour le point de gestion
Pour les alarmes en cours :
-
Actions : bouton Acquitter permettant d’acquitter l’alarme en cours.
| Une alarme reste en cours tant qu’elle n’a pas été acquittée. |
Sessions (optionnel)
Cet onglet est disponible lorsque la fonctionnalité de session est activée pour le compte client.
Il permet d’accéder à la liste des sessions auxquelles le point de gestion a été associé.
Les informations affichées dans la liste des sessions sont les suivantes :
-
Nom : nom de la session
-
Statut : indique si la session est A venir, En cours ou Terminée
-
Date de début : indique la date à laquelle la session démarre
-
Date de fin : indique la date à laquelle la session se termine
-
Points de gestion : indique le nombre de points de gestion utilisés par la session
-
> : redirection vers la vue détaillée de la session
En cliquant sur une session de la liste, vous serez redirigé vers la page de la session.
Il est possible de créer une Nouvelle session depuis cet onglet permettant de directement l’associer au point de gestion en cours.
Nouvelle session depuis un point de gestion
En cliquant sur le bouton Nouvelle session, il est possible de créer une session.
Un formulaire de création s’ouvre permettant de valoriser les champs suivants :
-
Nom : permet de qualifier la session à l’aide d’un libellé. Ce champ est obligatoire.
-
Date de début : définit la date à laquelle démarre la session. Ce champ est obligatoire.
-
Date de fin : définit la date à laquelle se termine la session. Ce champ est facultatif.
-
Points de gestion : définit la liste des points de gestion utilisés durant la session. Ce champ est facultatif. Il est prérempli avec le point de gestion courant.
-
Description : permet de saisir un ensemble d’informations pouvant être utiles pour qualifier la session. Ce champ est facultatif.
Vous pouvez cliquer sur Terminer pour finaliser la création de la session. Celle-ci apparaitra dans la liste des sessions.
Sinon, vous pouvez cliquer sur Annuler pour abandonner la création de la session.
| Comme un point de gestion ne peut être associé à une seule session à la fois à un instant t, un ensemble de messages d’alerte vous indique si les dates de début et de fin sont adaptées pour le ou les points de gestion associés. |
